설치 필요
- GxWork2
- MxComponent V4
설정 3가지
1. 설정 Communication Setup Utility

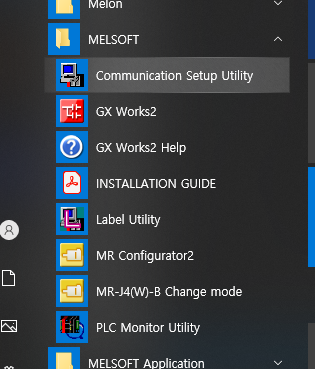

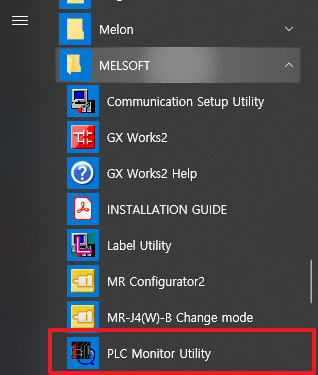

- MELSOFT - Communication Setup Utility 클릭

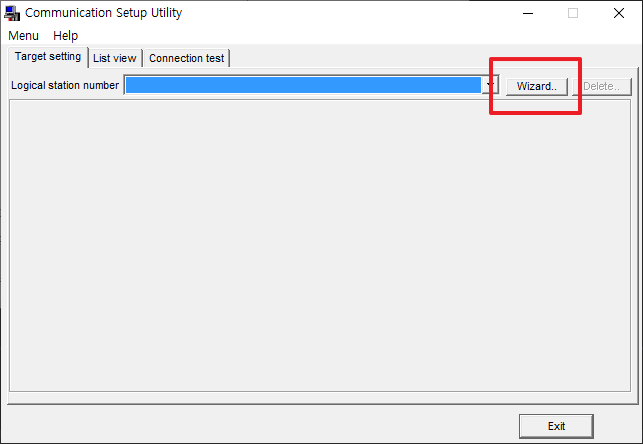

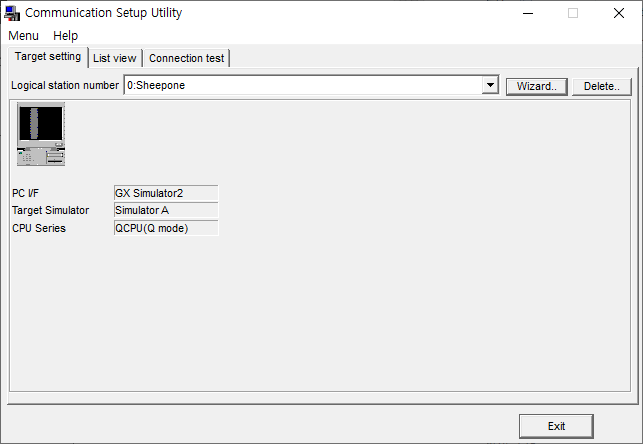

- Wizard 클릭

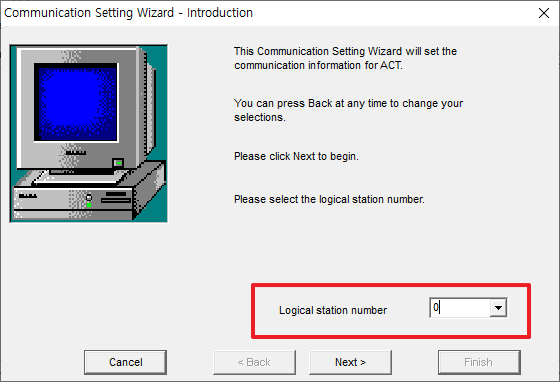

- Logical station number에 0입력 후 Next>

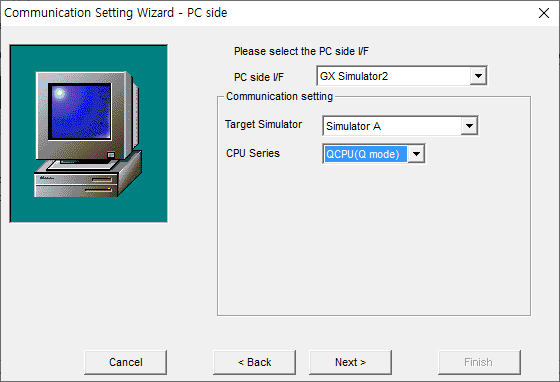

- 테스트를 위해 GX Simulator2 - Simulator A - QCPU(Q mode) 선택 후 Next>
- 이외 실제 PLC와 연결시에는 변경 필요 아래 예제 사진 첨부

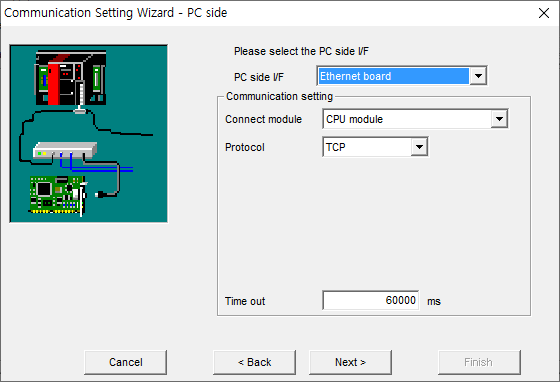

Time out 60000ms는 너무 오래 걸리니 1000ms로 변경 필요.
- CPU module , 192.168.0.1 선택 입력 후 Next> 클릭

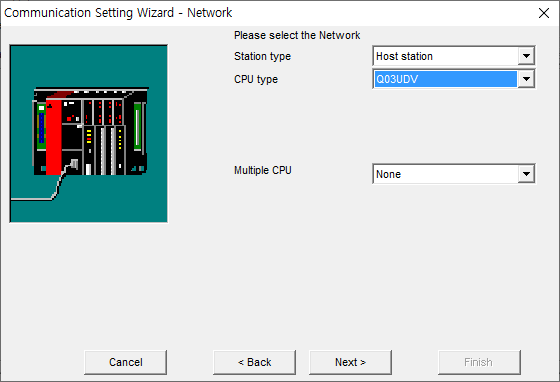

- Q03UDV 선택 후 Next>

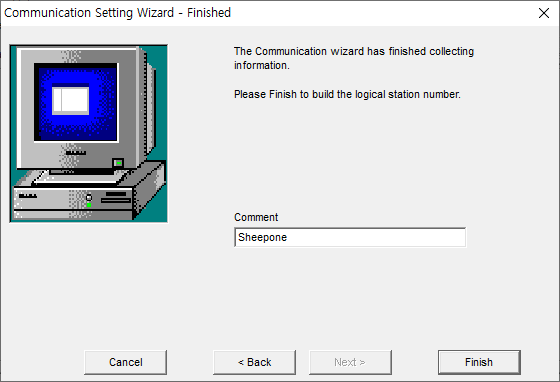

- Comment에 아무거나 입력후 Finish
2. 설정 Gx Work2

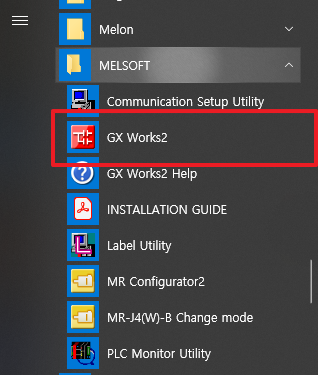

- GX Works2 실행

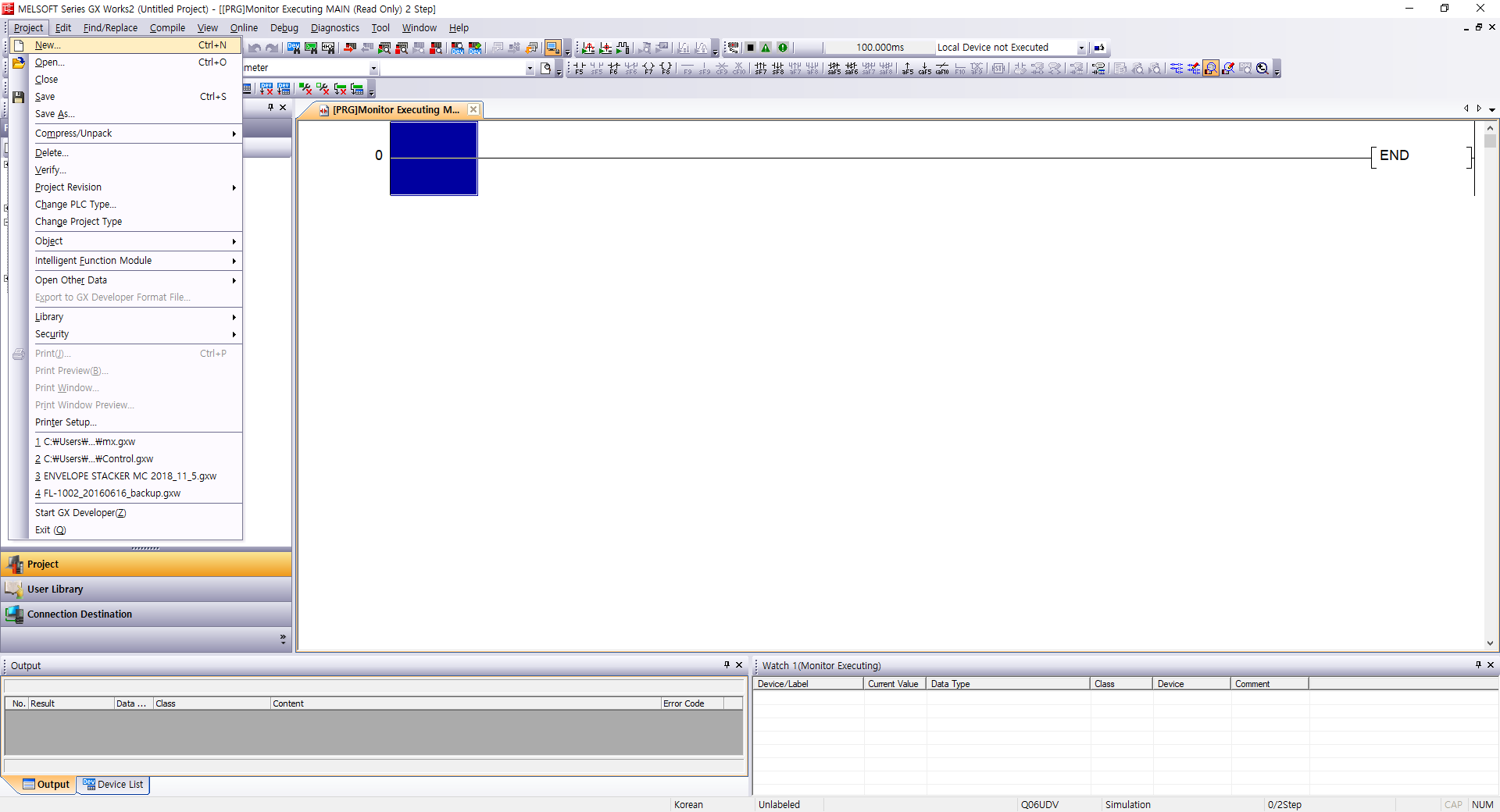

- Project - New 클릭

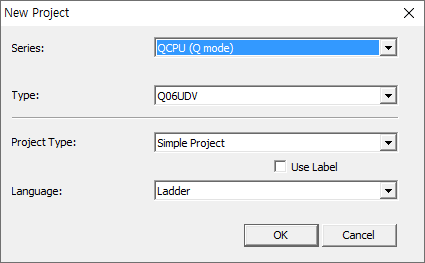

- 프로젝트 설정

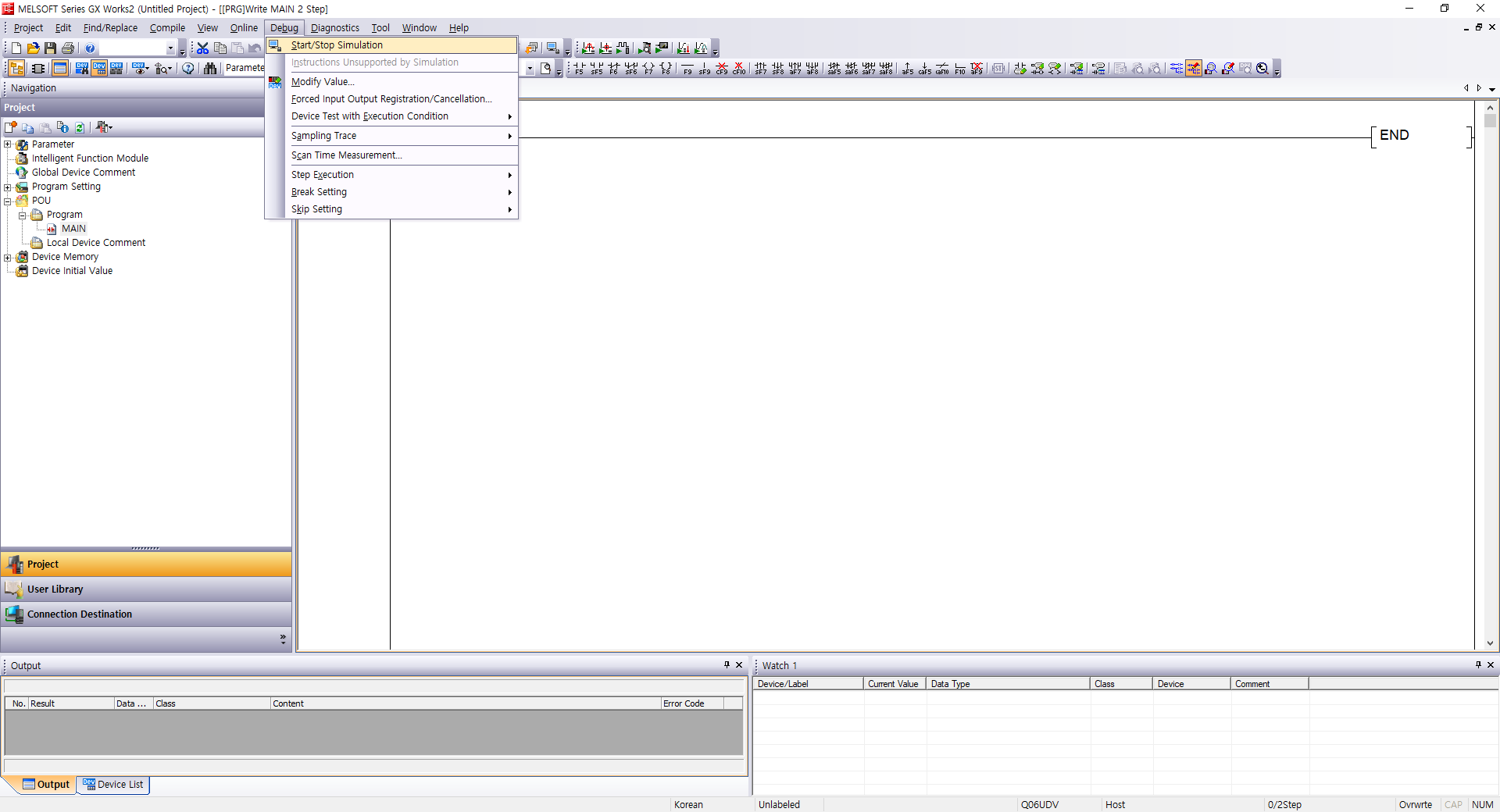

- Debug - Start/Stop Sumilation 클릭
3. 설정 PLC Monitor Utility
- PLC Monitor Utility 실행

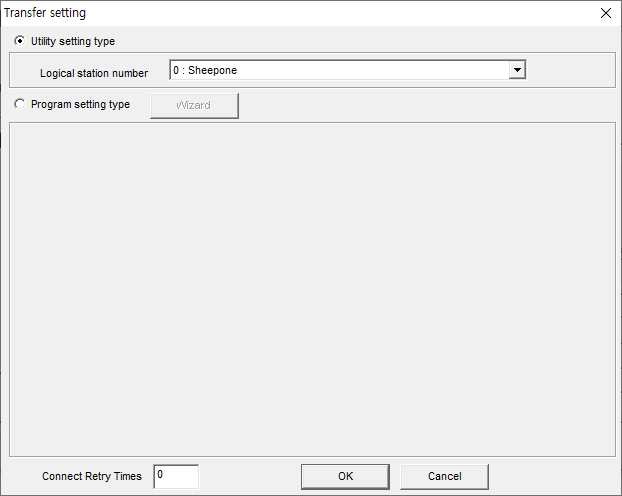

- 0번 선택후 OK

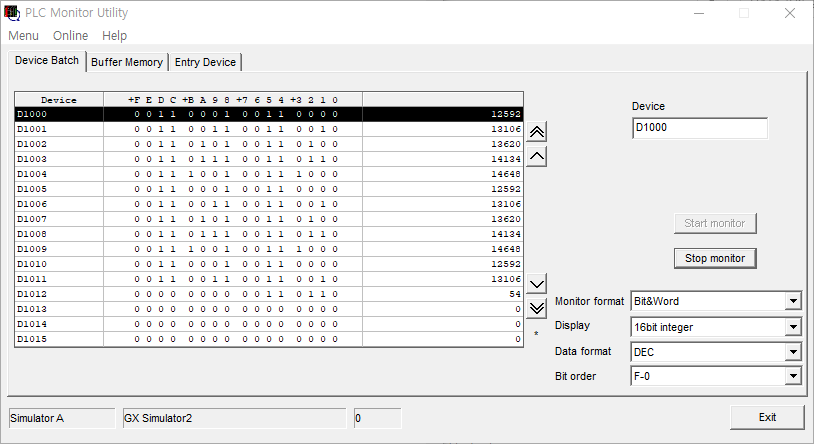

- D1000 입력후 Start monitor 클릭
완료
