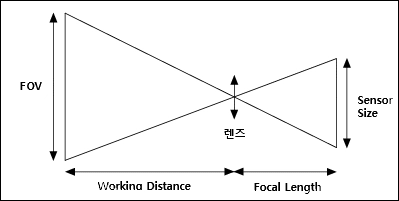

카메라와 렌즈의 관계 예시 카메라 BFS-PGE-16S2M-CS resolution 1440x1080, pixel size 3.45um x 3.45um (1/3'') 예시 렌즈 VS-LDA15 0.03x - 0.15x (2/3'') (단 렌즈의 2/3'' 는 카메라의 1/3''보다 크거나 같아야 함) FOV (Field Of View) 센서 크기와 렌즈 배율에 따라 달라짐 FOV = Sensor Size / 렌즈 배율 카메라 센서 센서의 가로 크기 = 1440 x 3.45 = 4968 um 센서의 세로 크기 = 1024 x 3.45 = 3532.8 um FOV 최대 FOV(H) = 4.968 mm / 0.03 = 165.6 mm FOV(V) = 3.5328 mm / 0.03 = 117.76 mm FOV ..

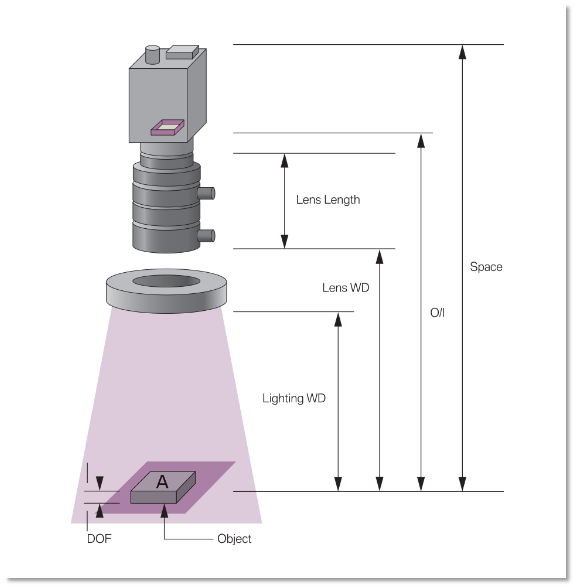

용어 설명 Space 카메라 외형 끝에서 오브젝트까지의 총 구간 거리 O/I (Object to Imager) 카메라 센서와 물체 까지의 거리 WD (Working Distance) 렌즈끝에서 물체까지의 거리 (Lens WD) LWD (Lighting Working Distance) 조명끝에서 물체까지의 거리 FOV (Field Of View) 영상을 획득하고자 하는 영역 DOF (Depth Of Field) 심도, 렌즈의 초점이 맞는 범위 이외 Suhtter Speed - 노출시간 (셔터가 열려있는 시간) fps (Frame per second) - 초당 찍히는 프레임의 수 Aperture - 조리개, 렌즈의 구멍 크기를 조절하여 빛의 양 조절 (F-Number, 낮을수록 밝기값이 높음) Focal L..
