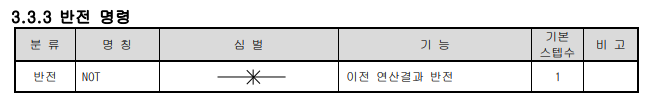

일단 메뉴얼의 내용부터 살펴보자 (XGK(B)InstructionHelp_kor.pdf)
당연히 뒤에 결과 연산 반전일줄 알았지만... 메뉴얼에 나와 있듯 이전 연산결과 반전이다.
(이게 PC 쪽 프로그램 하다 오면 매번 이러는데 뒤에 연산 결과 반전이라고 생각한다)
예제 1)

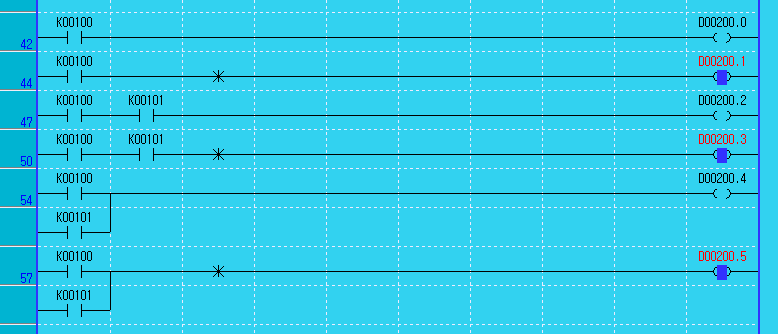

- 42 - K100이 OFF일때는 D200.0도 OFF
- 44 - K100이 OFF이나 이전 연산결과 반전으로 ON 되어 D200.1은 ON
- 47 - K100 AND K101은 OFF로 D200.2는 OFF
- 50 - K100 AND K101은 OFF이나 이전 연산 결과 반전으로 K100 OR K101은 ON 되어 D200.3은 ON
- 54 - K100 OR K101은 OFF로 D200.4는 OFF
- 57 - K100 OR K101은 OFF이나 이전 연산 결과 반전으로 K100 AND K101은 OFF가 되어 D200.5는 OFF
예제 2)
K100 - ON 으로 만들어 좀더 다양한 상태를 확인해 보자.
- 42 - K100이 ON 일때 D200.0는 ON
- 44 - K100이 ON이나 이전 연산결과 반전으로 OFF 되어 D200.1은 OFF
- 47 - K100 AND K101은 ON AND OFF로 D200.2는 OFF (AND 연산은 둘다 ON이여야 ON)
- 50 - K100 AND K101은 ON AND OFF이나 이전 연산 결과 반전으로 K100 OR K101은 OFF AND ON 되어 D200.3은 ON (OR연산은 둘중에 하나만 ON이여도 ON)
- 54 - K100 OR K101은 ON OR OFF로 D200.4는 ON (OR연산은 둘중에 하나만 ON이여도 ON)
- 57 - K100 OR K101은 ON OR OFF이나 이전 연산 결과 반전으로 K100 AND K101은 OFF AND ON가 되어 D200.5는 OFF (AND 연산은 둘다 ON이여야 ON)
반전 접점(명령)은 이전 연산결과 반전이며 앞구성이 AND 조건이였다면 OR 조건으로 변경되며 OR 조건이였다면 AND 조건으로 변경 된다.
